1.3.2 получить статус массива км

01.02.00.00 Получить статус массива КМ из бизнес-заказа (Get IC buffer status)

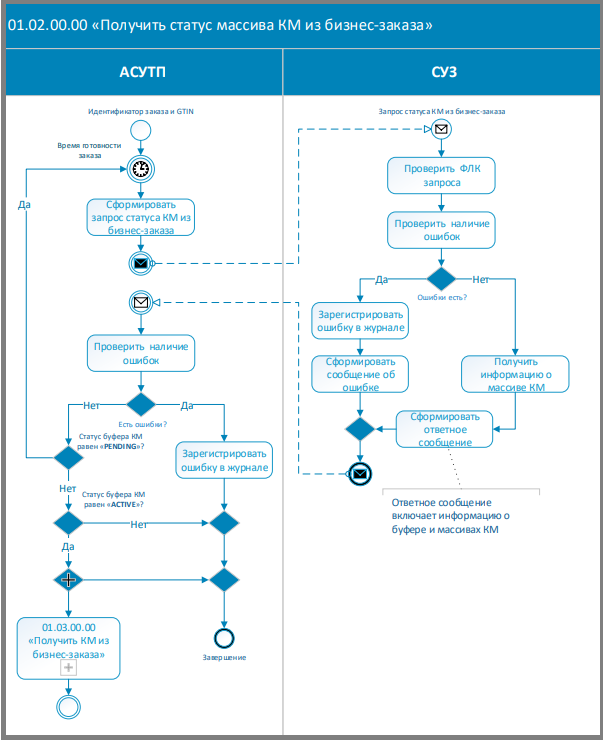

Процесс получения статуса массива КМ

Описание:

1. АСУТП ожидает время готовности заказа;
2. АСУТП формирует запрос получения статуса массива КМ и отправляет его в СУЗ;
3. СУЗ проводит проверку запроса;
4. СУЗ проверяет наличие ошибок:

• 4.1. В случае если запрос содержит ошибки, СУЗ регистрирует ошибку в журнале;
• 4.2. СУЗ формирует сообщение об ошибке и отправляет в АСУТП;
• 4.3. Осуществляется переход на шаг 7 основного сценария.

1. СУЗ получает информацию о массиве КМ;
2. СУЗ формирует ответное сообщение и отправляет в АСУТП;
3. АСУТП получает ответное сообщение;
4. АСУТП проверяет наличие ошибок:

• 8.1. В случае если запрос содержит ошибки, АСУТП регистрирует ошибку в журнале;
• 8.2. Процесс завершается.

1. АСУТП при отсутствии ошибок, проверяет статус буфера КМ равен "PENDING":

• 9.1. В случае если статус буфера КМ равен "PENDING", АСУТП инициирует повторный запрос статуса массива КМ.
• 9.2. Осуществляется переход на шаг 1 основного сценария.

1. АСУТП при отсутствии ошибок, проверяет статус буфера КМ равен "ACTIVE":

• 10.1. В случае если статус буфера КМ не равен "ACTIVE" процесс завершается.

1. В случае если статус буфера КМ равен "ACTIVE", АСУТП инициирует выполнение процесса 01.03.00.00 "Получить КМ из бизнес-заказа" (действие выполняется асинхронно);
2. Процесс завершается.
