1.3.1 создать заказ на эмиссию км

01.01.00.00 Создать заказ на эмиссию КМ (Create order for emission IC)

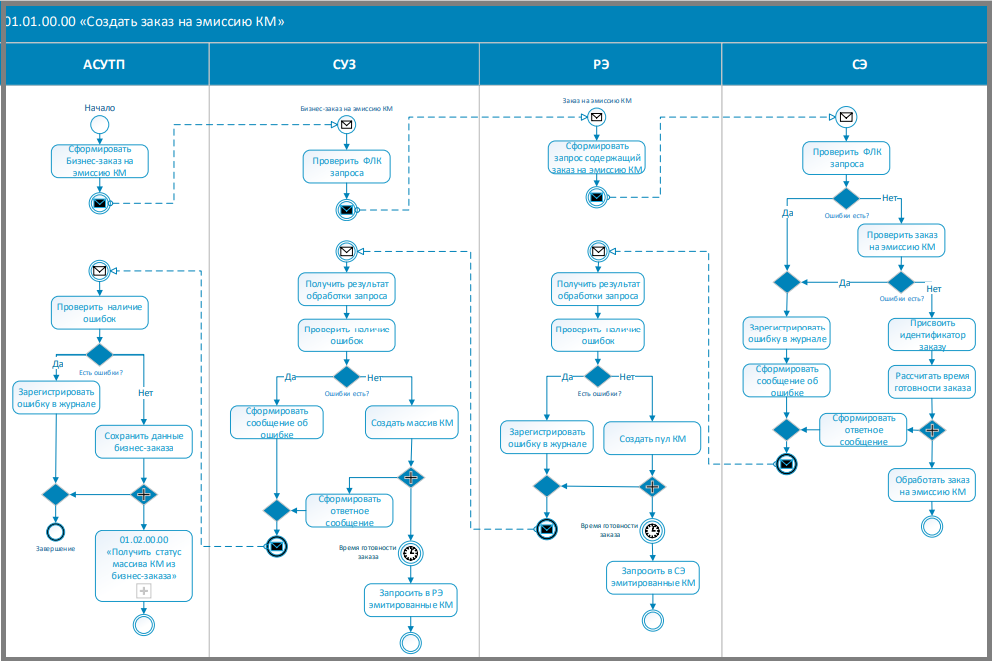

Процесс создания заказа на эмиссию КМ

Описание:

1. АСУТП формирует бизнес-заказ и отправляет его в СУЗ;
2. СУЗ проводит проверку запроса и отправляет заказ в Регистратор эмиссии;
3. Регистратор эмиссии формирует запрос содержащий заказ на эмиссию КМ и отправляет его в Сервер эмиссии;
4. Сервер эмиссии получив запрос содержащий заказ на эмиссию КМ, производит проверку запроса.

• 4.1. В случае если запрос содержит ошибки, Сервер эмиссии регистрирует ошибку в журнале;
• 4.2. Сервер эмиссии формирует сообщение об ошибке и отправляет в Регистратор эмиссии;
• 4.3. Осуществляется переход на шаг 8 основного сценария.

1. Сервер эмиссии при отсутствии ошибок, проверяет заказа на эмиссию КМ.

• 5.1. В случае если запрос содержит ошибки, Сервер эмиссии регистрирует ошибку в журнале;
• 5.2. Сервер эмиссии формирует сообщение об ошибке и отправляет в Регистратор эмиссии;
• 5.3. Осуществляется переход на шаг 8 основного сценария.

1. Сервер эмиссии при отсутствии ошибок в заказе на эмиссию КМ, присваивает заказу идентификатор и рассчитывает время готовности заказа;

• 6.1. Сервер эмиссии, отправляет заказ на обработку (действие выполняется асинхронно);

1. Сервер эмиссии формирует ответное сообщение и отправляет в Регистратор эмиссии;
2. Регистратор эмиссии получает результат обработки запроса;
3. Регистратор эмиссии проверяет наличие ошибок:

• 9.1. В случае если сообщение содержит ошибки, Регистратор эмиссии регистрирует ошибку в журнале;
• 9.2. Регистратор эмиссии формирует сообщение об ошибке и отправляет в СУЗ;
• 9.3. Осуществляется переход на шаг 12 основного сценария.

1. Регистратор эмиссии при отсутствии ошибок формирует пустой пул КМ;

• 10.1. Регистратор эмиссии ожидает время готовности заказа и запрашивает эмитированные КМ в Сервере эмиссии (действие выполняется асинхронно).

1. Регистратор эмиссии отправляет ответное сообщение в СУЗ;
2. СУЗ получает результат обработки запроса от Регистратора эмиссии;
3. СУЗ проверяет наличие ошибок;

• 13.1. СУЗ при наличии ошибок, регистрирует ошибку в журнале;
• 13.2. СУЗ формирует сообщение об ошибке и отправляет в АСУТП;
• 13.3. Осуществляется переход на шаг 16 основного сценария.

1. СУЗ при отсутствии ошибок создаёт массив КМ;

• 14.1. СУЗ ожидает время готовности заказа и запрашивает эмитированные КМ в Регистраторе эмиссии (действие выполняется асинхронно).

1. СУЗ формирует ответное сообщение и отправляет в АСУТП;
2. АСУТП получает результат обработки запроса от СУЗ;
3. АСУТП проверяет наличие ошибок;

• 17.1. АСУТП при наличии ошибок, регистрирует ошибку в журнале;
• 17.2. Процесс завершается.

1. АСУТП при отсутствии ошибок сохраняет данные заказа;

• 18.1. АСУТП инициирует выполнение процесса 01.02.00.00 «Получить статус массива КМ из бизнес-заказа» (действие выполняется асинхронно).

1. Процесс завершается.
